望远系统中成像光束的选择

2011-01-21

                                             望远系统中成像光束的选择

一、望远镜系统的基本结构：

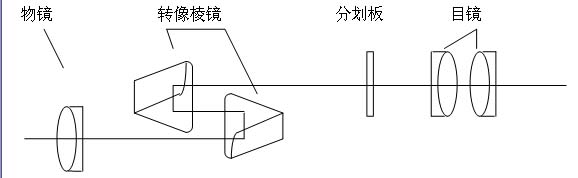

双目望远镜系统：

双目望远镜系统

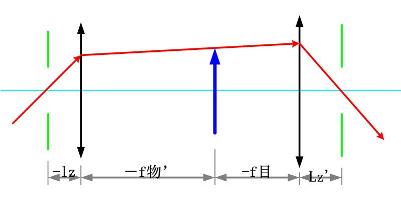

望远镜系统简化图

望远镜系统简化图

二、望远系统中的光束限制：

  • 光瞳衔接原则：

    • 前面系统的出瞳与后面系统的入瞳重合，否则会产生光束切割，前面系统的成像光束中有一部分将被后面的系统拦截，不参与成像。

  • 孔径光阑在不同位置处的计算：

    • 孔径光阑

    1，物镜左侧10mm

    hz物＝0.75mm

    hz分＝8mm

    hz目＝9.25mm

    lz'=20.5mm

    2，物镜上

    hz物＝0mm

    hz分＝8mm

    hz目＝9.35mm

    lz'=21mm

    3，物镜右侧10mm

    hz物＝0.82mm

    hz分＝8mm

    hz目＝9.51mm

    lz'=21.3mm

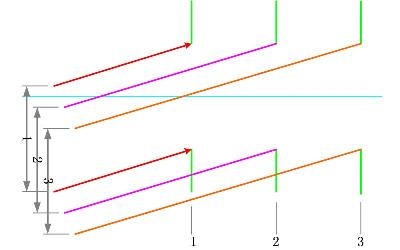

  • 孔径光阑处于不同位置时的成像光束

    • 孔径光阑处于不同位置时的成像光束

    三、小结：

    • 两个光学系统连用时，一般应满足光瞳衔接原则。
    • 目视光学系统的出瞳一般在外，且出瞳距不能短于6mm。
    • 望远系统的孔径光阑大致在物镜左右。
    • 放分划板的望远系统中，分划板框是望远系统的视场光阑。
