OS的光束限制之照相系统的三个组成部分

2011-01-21

                                             OS的光束限制之照相系统的三个组成部分

一、照相系统由三部分组成

  • 镜头：将外界景物成像在底片上。
  • 光阑：调节成像光束宽度从而调节光能量。
  • 底片架框：确定景物的成像范围。

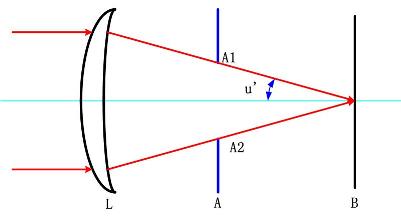

1、光阑

  • 孔径光阑：A 调节入射光能和像质；
  • 视场光阑：B确定成像范围。
  • 孔径光阑对入射光束有很直接的选择作用，对于轴上物点和轴外物点，其限制或选择作用不同。

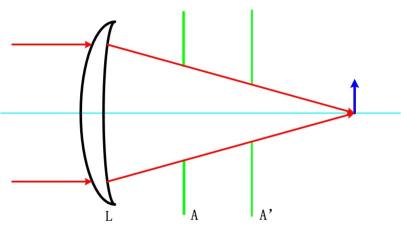

  • 孔径光阑对轴上点光束的限制：

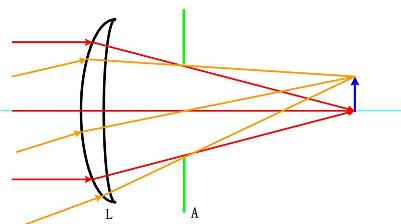

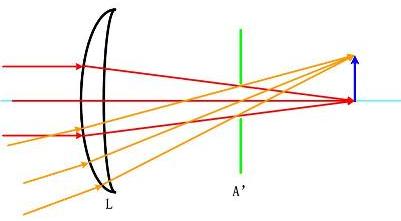

2、孔径光阑对轴外点光束的限制：

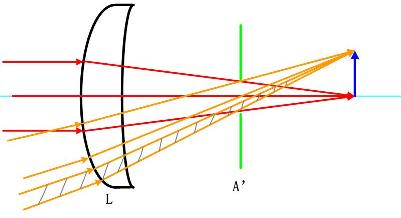

渐晕、渐晕光阑：

入瞳和出瞳：

入瞳：孔径光阑经其前面的透镜或透镜组在光学系统物空间所成的像。

出瞳：孔径光阑经其后面的透镜或透镜组在光学系统像空间所成的像。

  • 小结：

    • 1，在照相光学系统中，根据轴外光束的像质来选择孔径光阑的位置，其大致位置在照相物镜的某个空气间隔中。

    2，在有渐晕的情形下，轴外点光束宽度不仅由孔径光阑的口径确定，而且还和渐晕光阑的口径有关。

    3，照相光学系统中，感光底片的框子就是视场光阑。

    4，孔径光阑的形状一般为圆形，而视场光阑的形状为圆形或矩形等。
